VICTOR 25多功能過程校驗儀應用實例
發布時間：2017-02-22 15:03:09
西安勝利儀器有限責任公司最新推出的VICTOR 25多功能校驗儀是一款多功能、高精度、高穩定性、容易使用的手持式現場過程校準工具，它提供的強大功能可測量、輸出和校準幾乎所有的過程參數。以下介紹它幾個典型的應用實例：
[關鍵詞] 過程校準器、溫度裝置的校準、回路校準、壓力裝置的校準
一、 溫度裝置的校準
在工業生產過程和商業過程中溫度的檢測起著很重要的作用，如監視鋼廠中鋼水的溫度，電廠中鍋爐爐膛的溫度，化工廠反應罐中的溫度或食品廠冷凍室的溫度等等?，F(xiàn)場中一般使用測溫元件，如熱電偶（TC）或熱電阻（RTD）將溫度信號轉換為電信號，再由溫度顯示器顯示出相應的溫度，或由溫度變送器變換成標準的4-20mA信號，也可將轉換后的電信號送入溫度控制器, 直接對溫度進行控制。以下是幾個典型的應用實例:

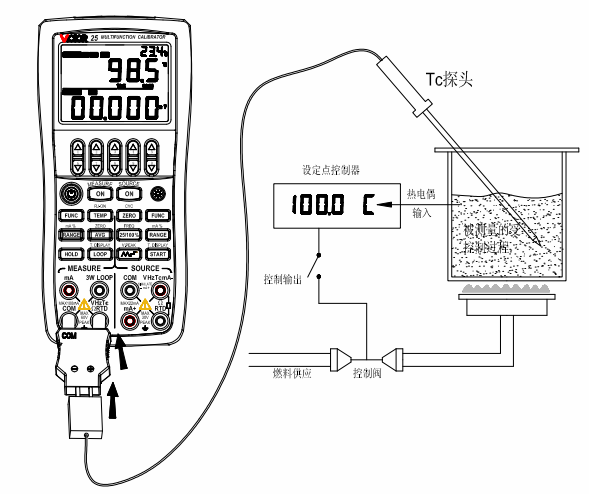

使用熱電偶測量溫度
將熱電偶的兩芯插座通過轉接器插入VICTOR 25測量端，按測量[ON]鍵啟動測量，按測量[FUN] 鍵選中熱電偶測量，按測量[RANGE]鍵選擇熱電偶分度號，按[RJ-ON]鍵啟動自動冷端補償，此時校準器上端顯示出當前測量的溫度值。顯示器右上角顯示當前的環境溫度值，按[T.display]鍵還可顯示當前測得的mV值。

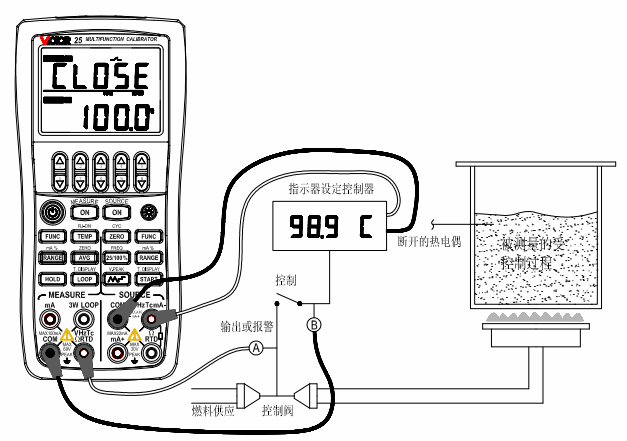

校準溫度控制器
如圖所示，VICTOR 25輸出一個TC的溫度信號，輸入設置為開關量檢測功能。緩慢的改變VICTOR25的輸出溫度，當開關由斷開變?yōu)殚]合時，VICTOR 25發出一聲響，顯示‘close’，這時輸出的溫度值為使控制器輸出節點閉合的溫度值。記下此時VICTOR 25的輸出值，再緩慢以相反的方向改變輸出值，當VICTOR 25再次發出聲響并顯示‘open’ 時觀察輸出節點斷開時VICTOR 25的輸出值，它與上一個動作值之差為控制器的輸出報警回差。
二、回路校準
生產過程中4-20mA信號是一個最具有代表性的過程變量， 對它的校準是現場校準的一項重要工作。

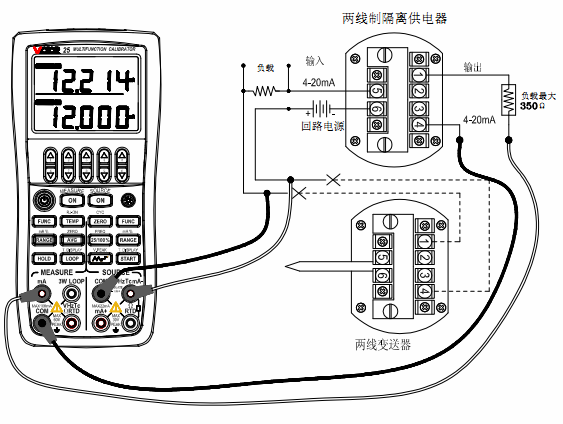

校準回路電源供電隔離器
回路電源供電隔離器（簡稱隔離器）是一種產生和輸入端4-20mA成比例，并與輸入信號電氣完全隔離的裝置。它不同于兩線變送器，其工作電壓來自隔離器的輸入端。使用VICTOR 25校準隔離器接成如上圖所示，VICTOR 25輸出設為mA功能，此時的接線相當于它模擬一臺兩線制的變送器輸出，輸入設為測量mA功能，此時改變VICTOR 25的輸出，它的輸入也能產生相應的改變，以此便可對回路電源供電隔離器進行校準。此時可利用[mA%]鍵和輸出[25%]鍵手動階梯輸出功能檢查隔離器的線性度。

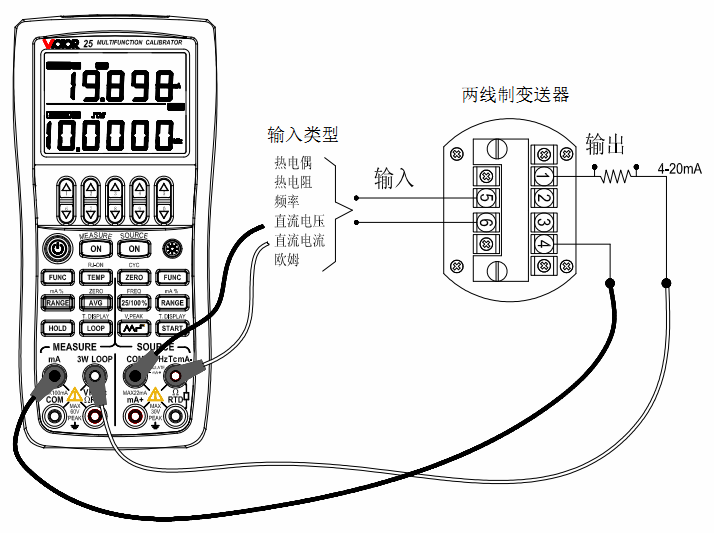

校準兩線制變送器
兩線隔離變送器能夠提供和回路隔離器同樣的隔離功能，所不同的是它可為各種信號提供信號調節功能，變送器可接收熱電偶（TC）和熱電偶（RTD）輸入，還可接收頻率、直流電流或壓力傳感器產生的mV信號等等。
它的輸出端與供電電源共用兩根線，在此之間產生4~20mA的變化電流，并與輸入信號成比例。VICTOR 25所具有的同時輸出和測量并提供24V回路電源的功能，非常適合對各類的兩線制變送器進行校準。以頻率輸入的變送器為例，如上圖所示，VICTOR 25輸出設置為頻率，測量設置為mA，改變VICTOR 25的輸出頻率，輸入則會相應變化，以此便可校準這臺變送器。
三、壓力裝置的校準
壓力參數是生產過程中常用的參數，幾乎所有的工廠都有壓力設備，如鍋爐、空壓機等等。為保證工廠安全有效的運行，需要對壓力設備進行周期性校準。利用VICTOR 25和它配置的數字壓力模塊可方便的進行壓力設備的校準工作。注意完成壓力設備的校準工作，您還需要一個提供壓力的源，如手操泵或壓力瓶等。

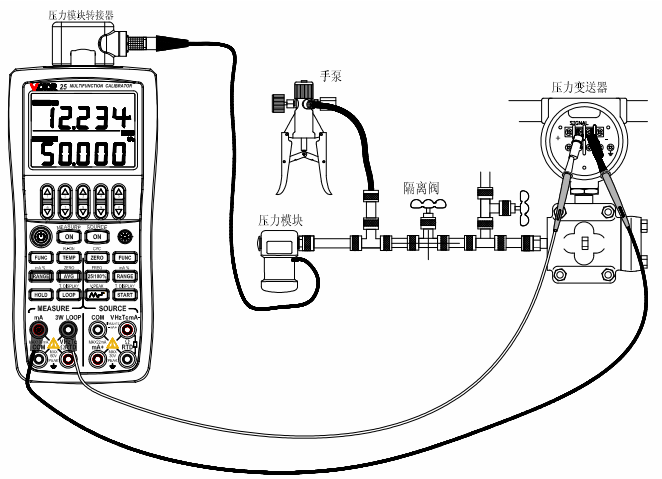

校準壓力變送器
壓力變送器是將壓力信號轉換為標準的4-20mA的電氣回路模擬信號的設備。
將VICTOR 25多功能校驗儀的輸入設置為提供回路電壓同時測量電流，輸出設置為壓力，通過改變外部壓力源的輸出壓力，便可對壓力變送器進行校準。

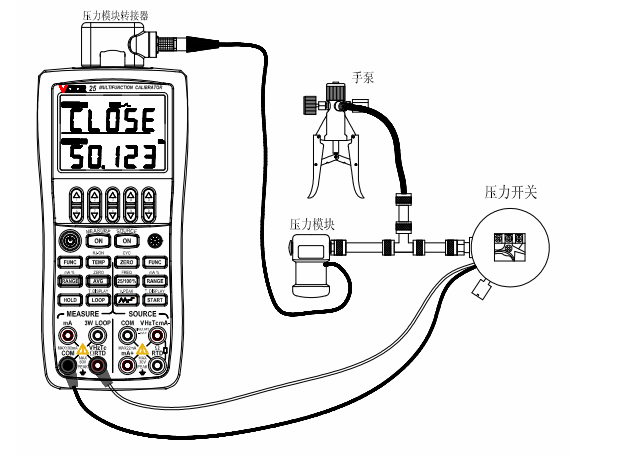

校準壓力開關
利用VICTOR25多功能校驗儀的開關量自動鎖定功能，可方便的校準壓力開關的開關調整點和回差。
VICTOR25輸入設置為開關量測量功能，輸出設置為壓力輸出，緩慢地改變壓力源的輸出壓力，當壓力開關動作時，VICTOR25發出一聲響，并鎖定這一時刻的輸出壓力顯示值和輸入的開關狀態。記住此值，按[START]鍵釋放輸出壓力顯示值并向相反的方向改變輸出壓力，當壓力開關再次改變狀態時，VICTOR25又發出一聲響，并鎖定壓力顯示值和輸入的開關狀態，兩次壓力值之差即為壓力開關的回差。
