產品名稱：VICTOR 8255智能臺式真有效值萬用表
- 相關產品
- 概況與特性
- 技術指標
- 附件及選件
- 資料

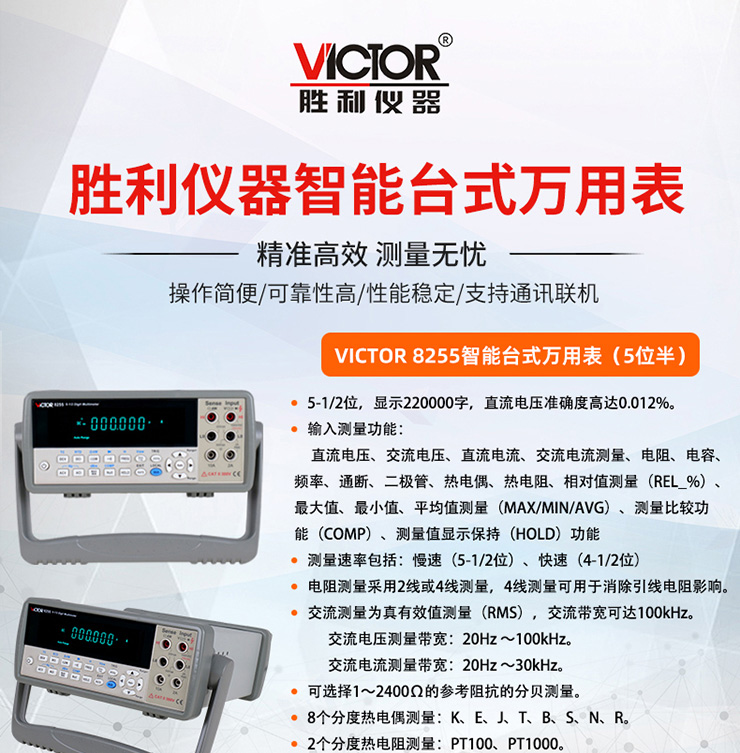

VICTOR 8255是一款智能臺式真有效值萬用表，本儀表有4-1/2位、5-1/2位顯示分辨率，最高顯示讀數值±220000字，基本直流電壓準確度高達0.012%。
一、 產品基本特性
1. 儀表有4-1/2位、5-1/2位顯示分辨率，最高顯示讀數值±220000字。
2. 基本直流電壓準確度高達0.012%。
3. 輸入測量功能：
直流電壓、交流電壓、直流電流、交流電流測量、電阻、電容測量、頻率測量通斷、二極管測試、熱電偶、熱電阻溫度測量、相對值測量（REL_%）、最大值、最小值、平均值測量（MAX/MIN/AVG）、測量比較功能（COMP）、測量值顯示保持（HOLD）功能
4. 測量速率包括：慢速（5-1/2位）、快速（4-1/2位）
5. 電阻測量采用2線或4線測量，4線測量可用于消除引線電阻影響。
6. 交流測量為真有效值測量（RMS），交流帶寬可達100kHz。
交流電壓測量帶寬：20Hz ～100kHz。
交流電流測量帶寬：20Hz ～30kHz。
7. 可選擇1～2400Ω的參考阻抗的分貝測量。
8. 8個分度熱電偶測量：K、E、J、T、B、S、N、R。
可手動設置冷端補償溫度。
溫度顯示單位可選擇℃或℉。
9. 2個分度熱電阻測量：PT100、PT1000。
10. 萬用表數據記錄功能，內部存儲器可獨立存儲多達10000個（組）測量數據，可在計算機對記錄數據進行閱讀和數據處理。

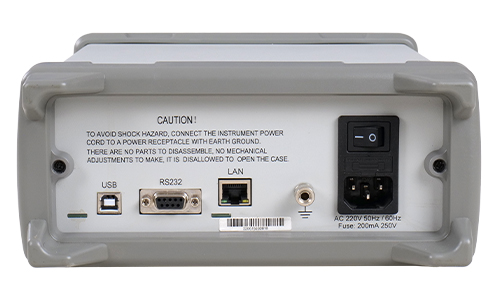

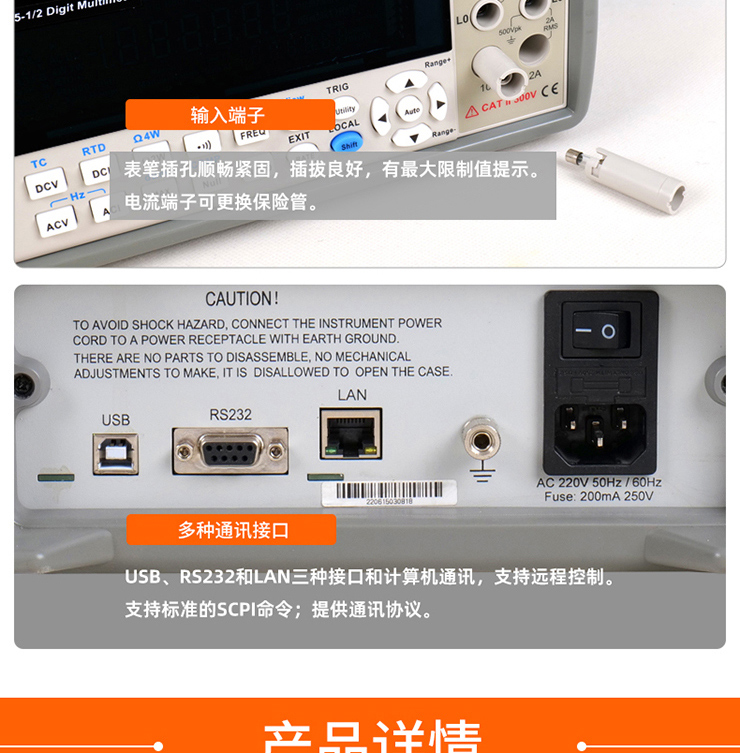

11. 儀表通過USB、RS232、LAN接口與計算機通訊。
支持標準SCPI命令，可通過設備驅動軟件實現對儀器的遠地控制。

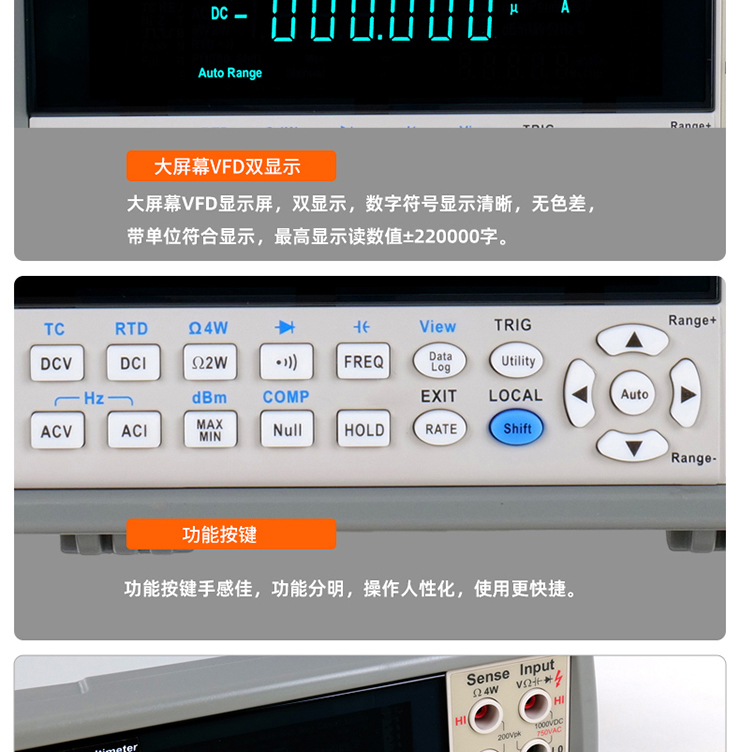

12. 明亮清晰的大屏幕VFD雙顯示，方便快捷的按鍵操作。
二、 產品基本功能及性能（技術指標）
準確度=+（%讀數+%量程）
交流電壓 ACV 準確度=+（%讀數+%量程）
交流電流 準確度=+（%讀數+%量程）
1. 儀表有4-1/2位、5-1/2位顯示分辨率，最高顯示讀數值±220000字。
2. 基本直流電壓準確度高達0.012%。
3. 輸入測量功能：
直流電壓、交流電壓、直流電流、交流電流測量、電阻、電容測量、頻率測量通斷、二極管測試、熱電偶、熱電阻溫度測量、相對值測量（REL_%）、最大值、最小值、平均值測量（MAX/MIN/AVG）、測量比較功能（COMP）、測量值顯示保持（HOLD）功能
4. 測量速率包括：慢速（5-1/2位）、快速（4-1/2位）
5. 電阻測量采用2線或4線測量，4線測量可用于消除引線電阻影響。
6. 交流測量為真有效值測量（RMS），交流帶寬可達100kHz。
交流電壓測量帶寬：20Hz ～100kHz。
交流電流測量帶寬：20Hz ～30kHz。
7. 可選擇1～2400Ω的參考阻抗的分貝測量。
8. 8個分度熱電偶測量：K、E、J、T、B、S、N、R。
可手動設置冷端補償溫度。
溫度顯示單位可選擇℃或℉。
9. 2個分度熱電阻測量：PT100、PT1000。
10. 萬用表數據記錄功能，內部存儲器可獨立存儲多達10000個（組）測量數據，可在計算機對記錄數據進行閱讀和數據處理。
11. 儀表通過USB、RS232、LAN接口與計算機通訊。
支持標準SCPI命令，可通過設備驅動軟件實現對儀器的遠地控制。
12. 明亮清晰的大屏幕VFD雙顯示，方便快捷的按鍵操作。

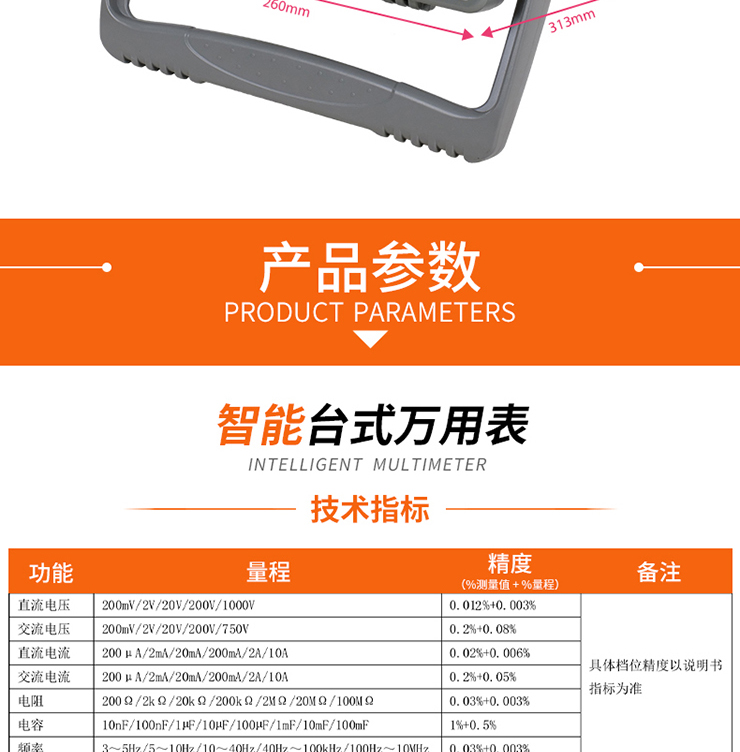

二、 產品基本功能及性能（技術指標）
準確度=+（%讀數+%量程）
| 功能 | 量程 | 測量范圍 | 分辨力 | 精度（1年） | 備注 | |
| 慢速 | 快速 | |||||
|
直流電壓 DCV |
200mV | -220.000mV～220.000mV | 1μV | 10μV | 0.015%+0.004% |
輸入電阻：>10GΩ或 10MΩ |
| 2V | -2.20000V～2.20000V | 10μV | 100μV | 0.015%+0.003% | ||
| 20V | -22.0000V～22.0000V | 100μV | 1mV | 0.015%+0.004% | 輸入電阻：10MΩ | |
| 200V | -220.000V～220.000V | 1mV | 10mV | 0.015%+0.003% | 輸入電阻：10MΩ | |
| 1000V | -1000.00V～1000.00V | 10mV | 100mV | 0.015%+0.003% | 輸入電阻：10MΩ | |
|
直流電流 DCI |
200μA | -220.000μA～220.000μA | 0.001μA | 0.01μA | 0.03%+0.01% | 負荷電壓：100μV/μA 100Ω |
| 2mA | -2.20000mA～2.20000mA | 0.01μA | 0.1μA | 0.03%+0.01% | 負荷電壓：100mV/mA 100Ω | |
| 20mA | -22.0000mA～22.0000mA | 0.1μA | 1μA | 0.02%+0.006% | 負荷電壓：11mV/mA 10Ω | |
| 200mA | -220.000mA～220.000mA | 1μA | 10μA | 0.03%+0.01% | 負荷電壓：1.1mV/mA 1Ω | |
| 2A | -2.20000A～2.20000A | 10μA | 100μA | 0.05%+0.02% | 負荷電壓：0.18V/A 0.1Ω | |
| 10A | -10.0000A～10.0000A | 100μA | 1mA | 0.25%+0.05% | 負荷電壓：0.04V/A 0.005Ω | |
| 功能 | 量程 | 測量范圍 | 分辨力 | 精度（1年） | 備注 | |
| 慢速 | 快速 | |||||
|
電阻 OHM |
200Ω | 0～220.000Ω | 0.001Ω | 0.01Ω | 0.03%+0.01% | 激勵電流：1mA |
| 2kΩ | 0～2.20000kΩ | 0.01Ω | 0.1Ω | 0.03%+0.003% | 激勵電流：1mA | |
| 20kΩ | 0～22.0000kΩ | 0.1Ω | 1Ω | 0.03%+0.003% | 激勵電流：0.1mA | |
| 200kΩ | 0～220.000kΩ | 1Ω | 10Ω | 0.03%+0.003% | 激勵電流：0.01mA | |
| 2MΩ | 0～2.20000MΩ | 10Ω | 100Ω | 0.03%+0.02% | 激勵電流：1μA | |
| 20MΩ | 0～22.0000MΩ | 100Ω | 1kΩ | 0.25%+0.02% | 激勵電流：0.1μA | |
| 100MΩ | 0～110.000MΩ | 1kΩ | 10kΩ | 1.75%+0.04% | 激勵電流：0.1μA//10MΩ | |
|
電容 CAP |
10nF | 0～11.000nF | 1pF | 2%+0.5% | ||
| 100nF | 0～110.00nF | 10pF | 1%+0.5% | |||
| 1µF | 0～1.1000µF | 100pF | 1%+0.5% | |||
| 10µF | 0～11.000µF | 1nF | 1%+0.5% | |||
| 100µF | 0～110.00µF | 10nF | 1%+0.5% | |||
| 1mF | 0～1.1000mF | 100nF | 1%+0.5% | |||
| 10mF | 0～11.000mF | 1µF | 2%+0.5% | |||
| 100mF | 0～110.00mF | 10µF | 2%+0.5% | |||
|
頻率 FREQ |
3～5 Hz | 0.1mHz~100mHz | 0.1%+0.01% | |||
| 5～10 Hz | 0.05%+0.003% | |||||
| 10～40 Hz | 0.03%+0.003% | |||||
| 40Hz～100kHz | 0.01%+0.003% | |||||
| 100kHz～10MHz | 0.05%+0.003% | |||||
| 導通測量 | 2kΩ | 0~2.2000kΩ | 100mΩ | 0.05%+0.05% | 激勵電流：1mA | |
| 二極管測試 | 2V | 0~2.2000V | 0.1mV | 0.05%+0.05% | 激勵電流：1mA | |
| 熱電偶 TC | K/E/J/R/S/B/T/N | 0.1℃/1℃ | 詳細指標參閱說明書 | |||
| 熱電阻 RTD | PT100/PT1000 | 0.1℃ | 詳細指標參閱說明書 | |||
交流電壓 ACV 準確度=+（%讀數+%量程）
| 量程 | 頻帶 | 精度（1年） | 備注 |
|
200mV/2V/ 20V/200V |
20Hz～45Hz | 1.5%+0.1% |
輸入阻抗： 1 MΩ ±2 %， 并聯電容 <100 pF |
| 45Hz～100Hz | 0.2%+0.08% | ||
| 100Hz～10kHz | 0.2%+0.08% | ||
| 10kHz～30kHz | 1.0%+0.05% | ||
| 30kHz～50kHz | 2.0%+0.1% | ||
| 50kHz～100kHz | 3.0%+0.3% | ||
| 750V | 20Hz～45Hz | 1.5%+0.1% | |
| 45Hz～100Hz | 0.2%+0.08% | ||
| 100Hz～10kHz | 0.2%+0.08% |
交流電流 準確度=+（%讀數+%量程）
| 量程 | 頻帶 | 精度（1年） | 備注 |
|
200μA/2mA/ 20mA/200mA |
20Hz～45Hz | 1.0%+0.05% |
200μA/2mA分 流電阻：100Ω 20mA分流電阻：10Ω 200mA分流電阻：1Ω |
| 45Hz～100Hz | 0.2%+0.05% | ||
| 100Hz～10kHz | 0.5%+0.03% | ||
| 10kHz～30kHz | 1.0%+0.1% | ||
| 2A/10A | 20Hz～45Hz | 1.0%+0.05% |
2A分流電阻：0.1Ω 10mA分流電阻：0.05Ω |
| 45Hz～100Hz | 0.2%+0.05% | ||
| 100Hz～1kHz | 0.5%+0.03% | ||
| 1kHz～5kHz | 1.0%+0.2% |
三、 產品一般特性
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 絕緣電阻
≥100MΩ、500VDC、1分鐘，在輸入端子、AC端子、外殼之間
* 耐電壓
≥2000VAC、1分鐘、5mA，在輸入端子、AC端子、外殼之間
* 符合安全標準
EN61010-1; 1995, EN61010-2-031; 1995
過壓保護 II 類 ( 最大輸入電壓：AC/DC1000V )
污染等級 2級
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
* CE認證。
* 質量標準：依照CQC ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間為1小時
* 儀表顯示：明亮清晰的大屏幕VFD雙顯示
* 儀表供電
250V±10%AC，電源頻率：50Hz或60Hz，功率：約18W。
* 尺寸及重量
260 × 110.5 × 313（mm），約4kg

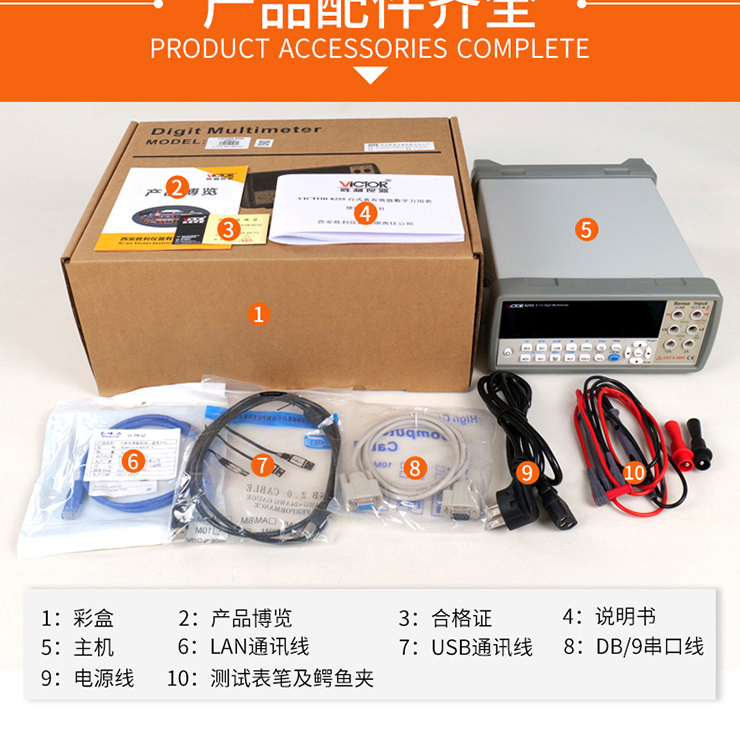

* 標配
測試表筆(帶鱷魚夾） 1付
說明書 1本
電源線 1根
USB線 1根
DB/9串口通訊線 1根
網線 1根
