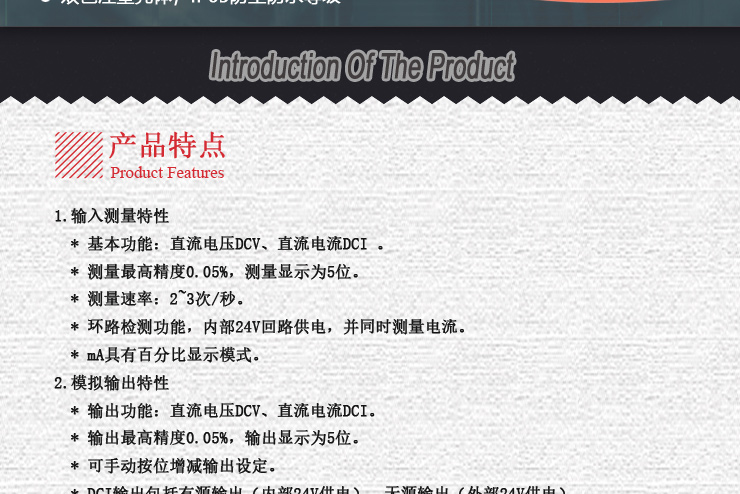

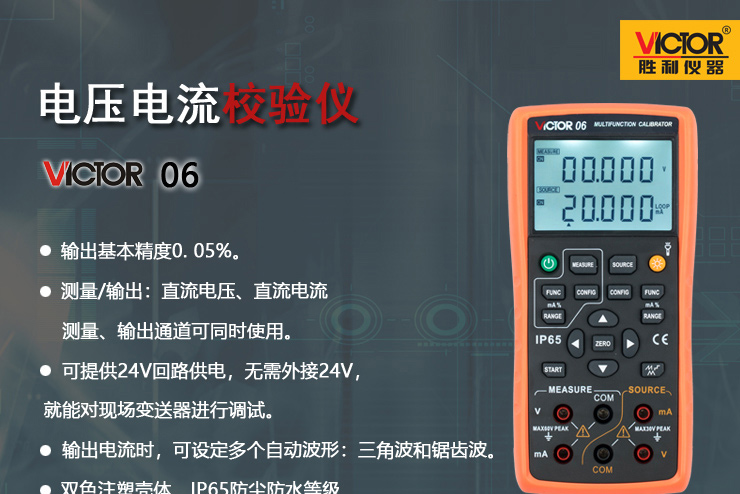

一、 產品基本特性
1. 輸入測量特性
* 基本功能：直流電壓DCV、直流電流DCI 。
* 測量最高精度0.05%，測量顯示為5位。
* 測量速率：2~3次/秒。
* 環路檢測功能，內部24V回路供電，并同時測量電流。
* mA具有百分比顯示模式。
2. 模擬輸出特性
* 輸出功能：直流電壓DCV、直流電流DCI。
* 輸出最高精度0.05%，輸出顯示為5位。
* 可手動按位增減輸出設定。
* DCI輸出包括有源輸出（內部24V供電）、無源輸出（外部24V供電）。
* mA具有百分比顯示模式。

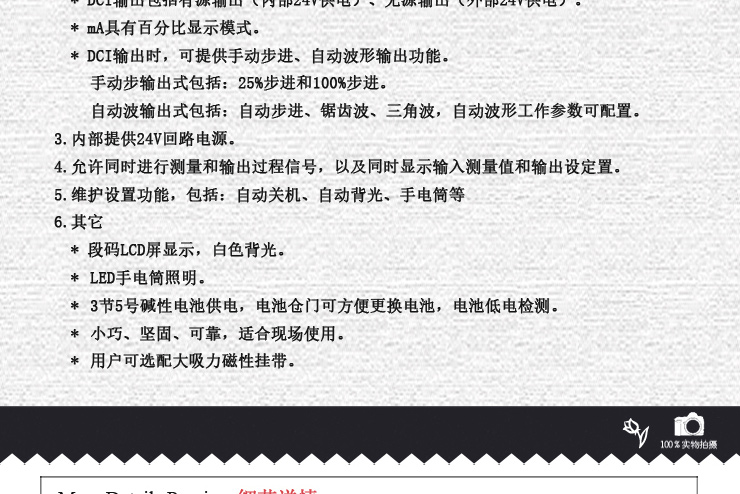

* DCI輸出時，可提供手動步進、自動波形輸出功能。
手動步輸出式包括：25%步進和100%步進。
自動波輸出式包括：自動步進、鋸齒波、三角波，自動波形工作參數可配置。
3. 內部提供24V回路電源。
4. 允許同時進行測量和輸出過程信號，以及同時顯示輸入測量值和輸出設定置。
5. 維護設置功能，包括：
自動關機、自動背光、手電筒等
6. 其它

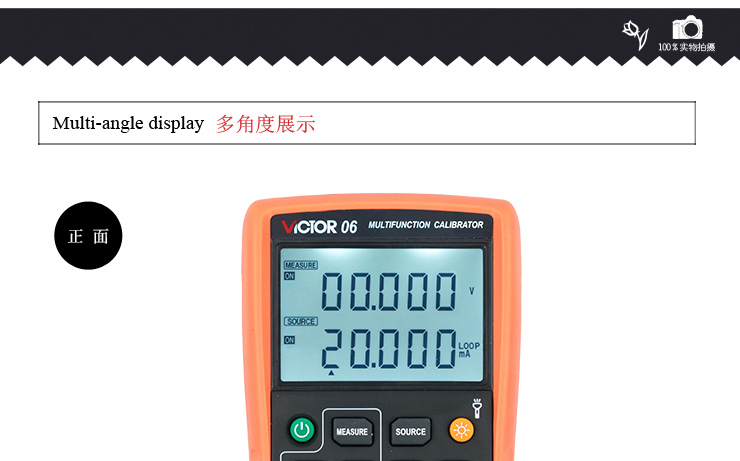

* 段碼LCD屏顯示，白色背光。

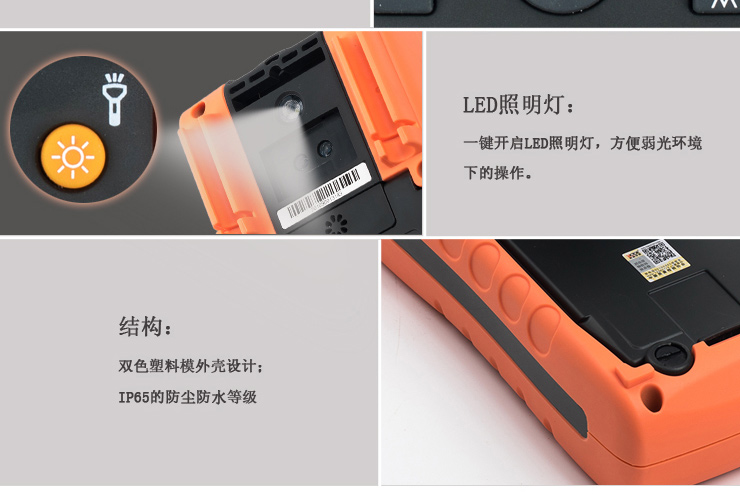

* LED手電筒照明。

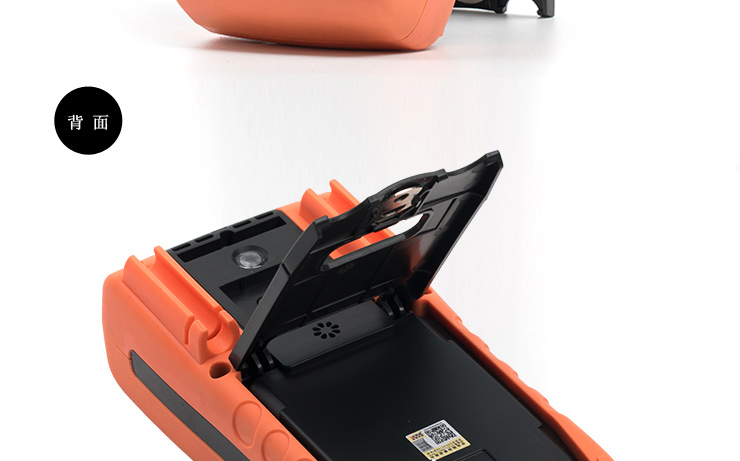

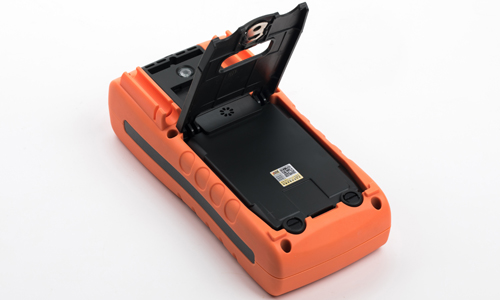

* 3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
* 小巧、堅固、可靠，適合現場使用。
* 用戶可選配大吸力磁性掛帶。
二、 產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
功能 |
量程 |
輸出范圍 |
分辨力 |
精度 |
備注 |
直流電壓
DCV |
10V |
-1.000V～11.000V |
0.001V |
0.05%+2mV |
最大輸出電流5 mA
（輸出≤10V） |
直流電流
DCI-有源 |
20mA |
0.000mA~20.000mA |
0.001mA |
0.05%+4uA |
20mA最大負載1kΩ |
直流電流
DCI-無源 |
-20mA |
0.000mA~-20.000mA |
0.001mA |
0.05%+4uA |
20mA最大負載1kΩ |
其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 輸出端最大施加電壓：約30Vpk；輸出端最大施加電流：約25mA
* 輸出端保護：100mA保險絲。
* 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃或>28℃）
輸入測量功能[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
功能 |
量程 |
輸入范圍 |
分辨力 |
精度 |
備注 |
直流電壓
DCV |
100mV |
-110.00mV~100.00mV |
0.001mV |
0.05%+0.03mV |
|
|
1V |
-1.1000V~1.1000V |
0.00001V |
0.05%+0.3mV |
|
|
30V |
-35.000V～35.000V |
0.001V |
0.02%+2mV |
|
直流電流
DCI |
30mA |
-35.000mA~35.000mA |
0.001mA |
0.02%+4uA |
|
回路電源
LOOP |
24V |
|
|
±10% |
|
其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 顯示刷新速率：2~3次/秒。
* 輸入端最大施加電壓：60Vpk。
* 輸入端保護：100mA保險絲。
* 輸入共模抑制：50Hz /60 Hz >80分貝；輸入串模抑制：50Hz /60 Hz > 40分貝
* 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃或>28℃）
三、 產品一般特性
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
耐電壓：端子和外殼之間 AC3540V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 防護等級IP40。
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
* CE認證。
* 質量標準：依照TUV ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于30分鐘

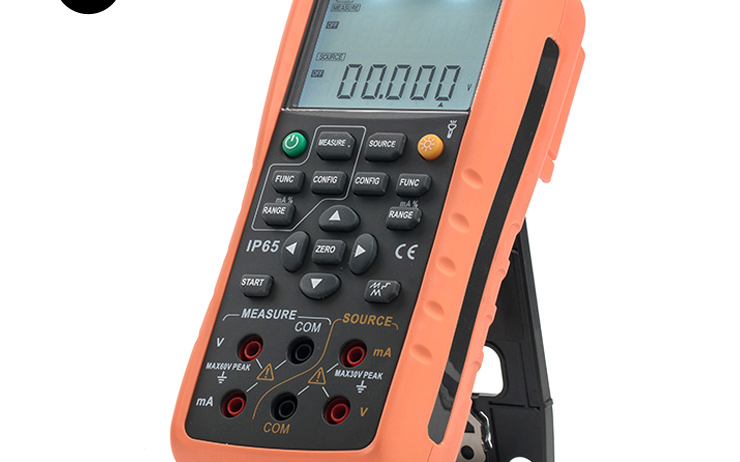

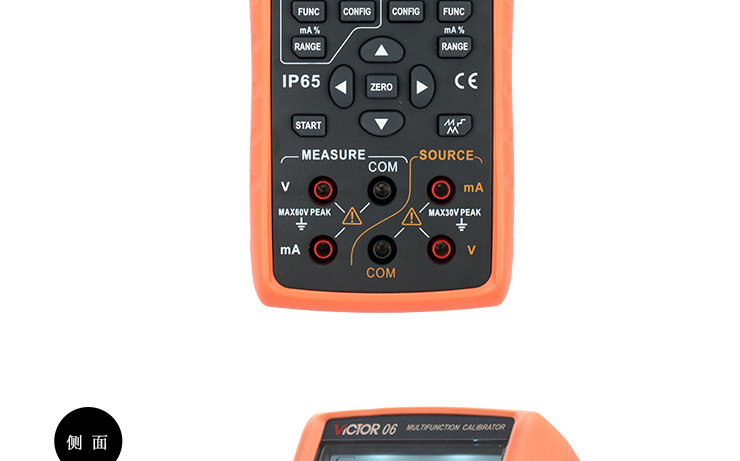

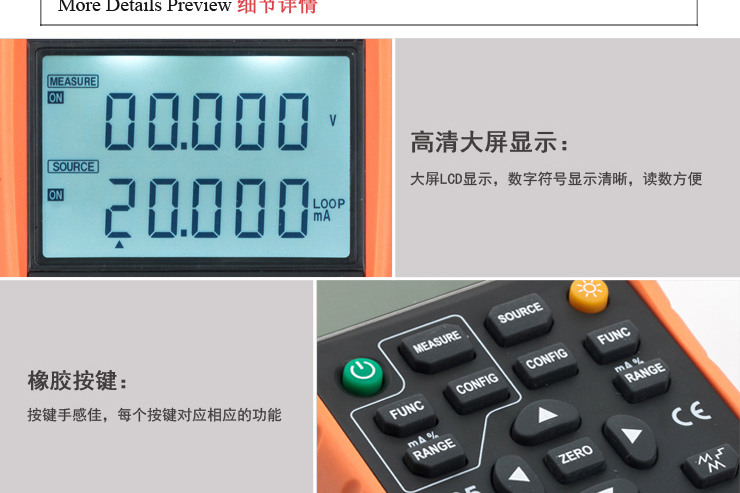

* 儀表顯示及按鍵
段碼LCD 顯示，白色背光
采用矽橡膠按鍵
* 儀表供電
3節5號堿性電池供電
