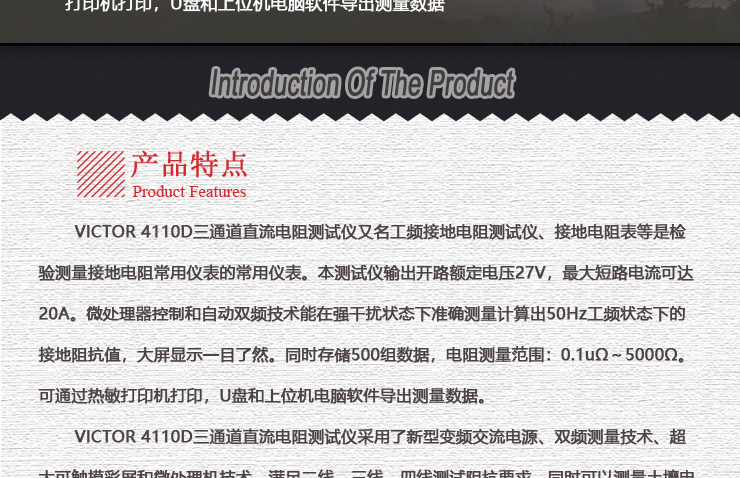

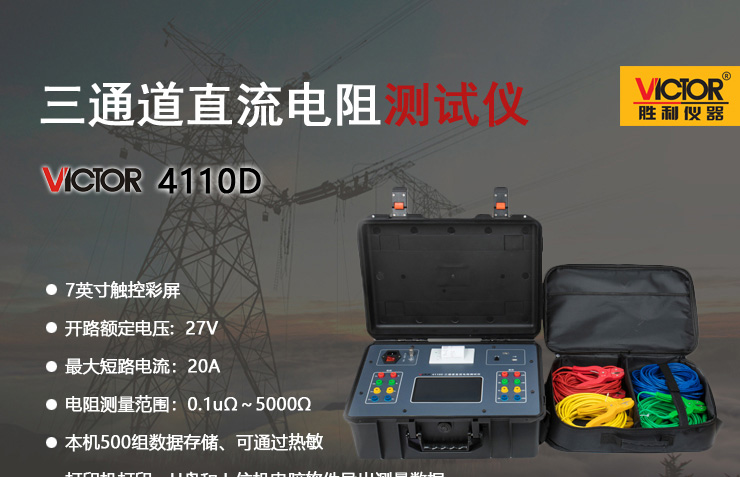

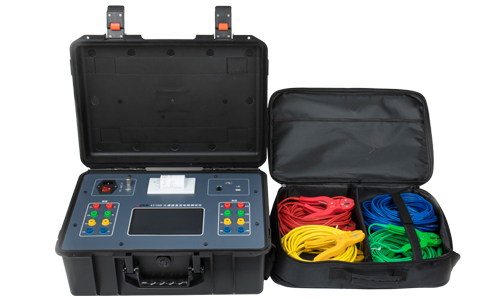

VICTOR 4110D三通道直流電阻測試儀又名工頻接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表。它采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。儀表測試精準、快速、簡捷、穩定可靠等特點。
VICTOR 4110D三通道直流電阻測試儀輸出開路額定電壓27V，最大短路電流可達20A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲500組數據，電阻測量范圍：0.1uΩ～5000Ω?？赏ㄟ^(guò)熱敏打印機打印，U盤和上位機電腦軟件導出測量數據。
量程與精度
|
測量電流 |
測量范圍 |
精度 |
分辨率 |
|
20A |
0.0001~1.0000mΩ |
±0.2%FS±10dgt |
0.1uΩ |
|
1.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
|
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
10A |
0.0001~1.0000mΩ |
±0.2%FS±10dgt |
0.1uΩ |
|
1.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
|
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
5A |
0.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
|
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
1.001~5.000Ω |
±0.2%FS±10dgt |
0.001Ω |
|
2A |
0.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
|
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
|
0.5A |
0.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
|
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
|
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
|
10.01~50.00Ω |
±0.2%FS±10dgt |
0.01Ω |
|
0.2A |
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
|
10.01~100.00Ω |
±0.2%FS±10dgt |
0.01Ω |
|
100.1~1000.0Ω |
±0.25%FS±15dgt |
0.1Ω |
|
1001~5000Ω |
±0.3%FS±20dgt |
1Ω |
溫度特性：使用溫度范圍內加上測試精度×0.1/℃。(18℃到28℃以外)
例如8℃時： ±0.2%FS±10dgt(基本精度) + 0.1×10(溫差)×（0.2%FS+10dgt）
= ±0.4%FS±20dgt |
技術指標
|
功 能 |
主要用于測量變壓器直流電阻、互感器繞組電阻、地網連接導通性、電纜的導線電阻，開關、接插件、繼電器的接觸電阻、線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，接觸電阻測試等。 |
|
電阻量程 |
0.1uΩ-5000Ω |
|
電 源 |
AC 220V 10A (50Hz) |
|
額定測量功率 |
1200W |
|
背 光 |
可調節背光亮度 |
|
測量方式 |
四線測試 |
|
短路電流輸出 |
0.2A、0.5A、2A、5A、10A、20A(6檔設置) |
|
短路最大電流 |
DC 20A±10% |
|
空載最大電壓 |
DC 27V±15% |
|

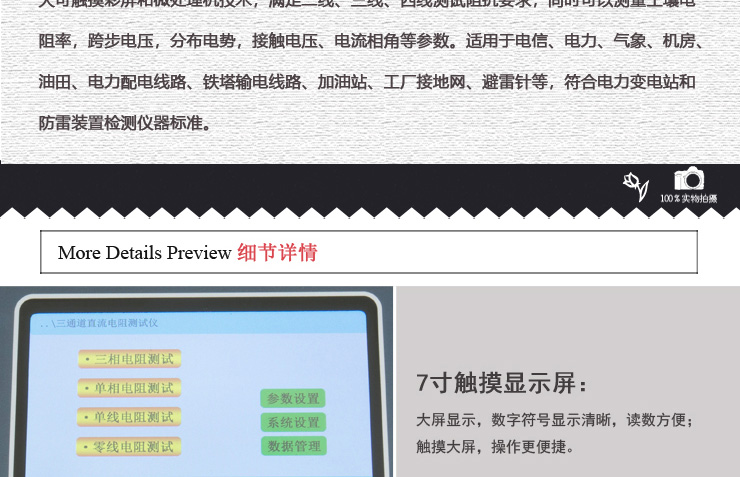

顯示屏幕 |
7英寸觸控彩屏 |
|
過載保護 |
有 |
|
自動放電 |
有 |
|

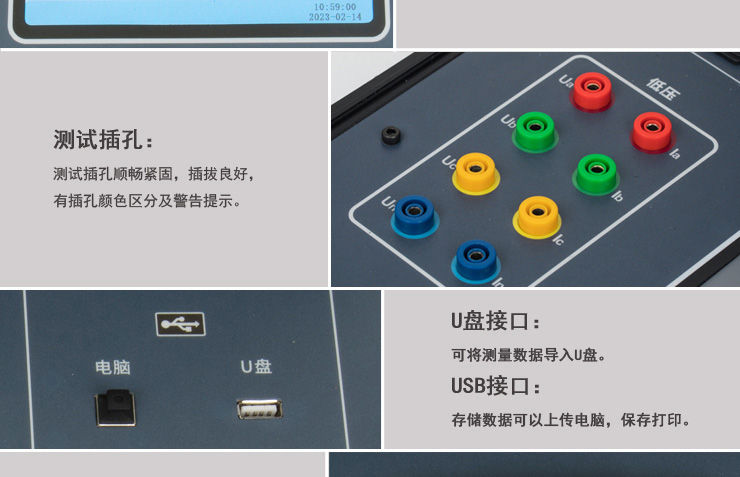

U盤接口 |
可拷貝保存數據 |
|
USB接口 |
具有USB接口，可連接上位機查閱數據 |
|
測量指示 |
測量進度顯示，測量實時顯示 |
|
儀表尺寸 |
長寬高：400mm×300mm×210mm |
|
標準測試線長 |

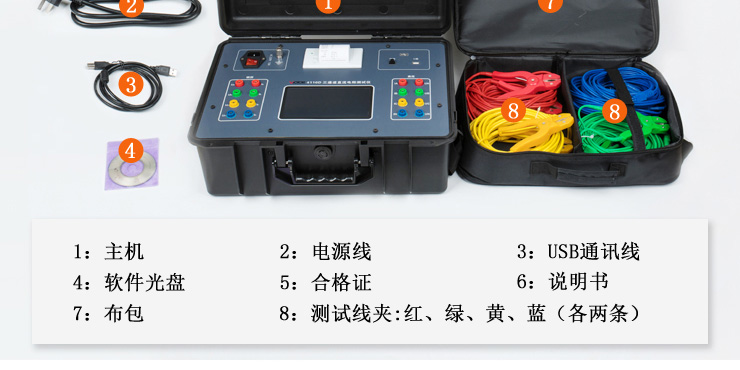

4條（紅色5m，藍色5m，黃色5m，綠色5m各2條） |
|

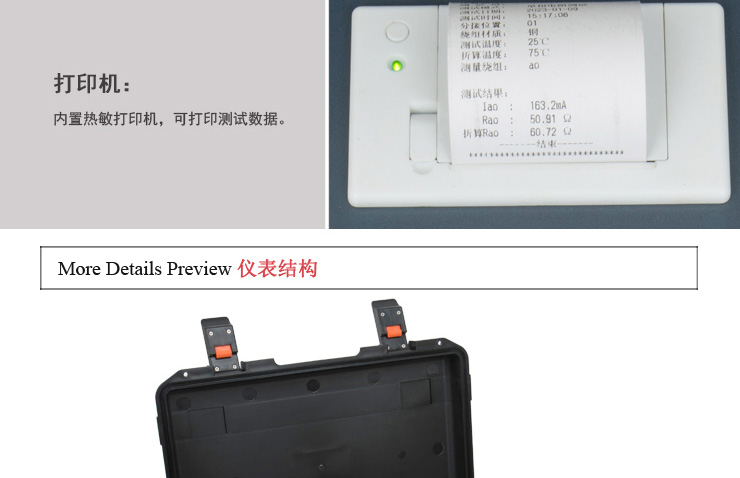

打印 |
內置熱敏打印機 |
|
打印紙規格 |
57*40mm |
|
數據存儲 |
500組測量數據存儲 |
|
數據查閱 |
有 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
功 耗 |
待機：≤110W / 測量：≤1500W |
|
質 量 |
儀表：7 kg |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
