產品名稱：VICTOR 3551 電池內阻測試儀
- 相關產品
- 概況與特性
- 技術指標

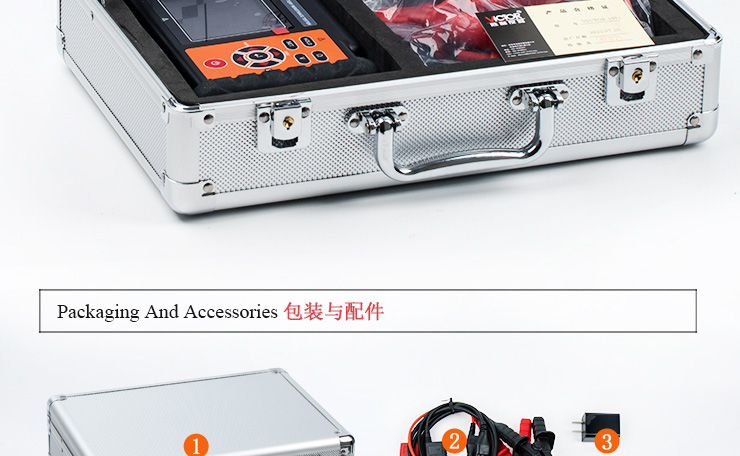

- 附件及選件
- 資料
VICTOR 3551 電池內阻測試儀是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量?jī)x器，同時可以作為測量電解電容ESR參數的儀表（僅供參考）。本儀表使用交流4端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關機等功能。整機高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。
VICTOR 3551 電池內阻測試儀由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。同時帶有數據存儲、柱狀圖顯示、數據上傳電腦、手機平板等智能設備藍牙連接進行無線測量、查閱數據等功能。
量程及精度
|
精度保證條件 |
精度保證期：1年 校準后精度保證期：1年 精度保證溫濕度范圍：23℃±5℃、80%RH以下 預熱時間：不需要 |
|
溫度特性 |
使用溫度范圍內加上測試精度 ´ 0.1/℃（18℃~28℃之外） |
|
激勵信號精度 |
測量電流精度：±25% 普通模式：1000Hz ± 5Hz 回避噪音頻率模式：920Hz ~ 1080Hz 自動變頻 （使用多階降噪技術，有效濾除異頻或近同頻的噪聲干擾） |
電阻測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
測量電流 |
|
3 mΩ |
3.100 mΩ |
1 uΩ |
±1 % fs. ±20 dgt. |
200 mA |
|
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.5 % fs. ±15 dgt. |
200 mA |
|
300 mΩ |
310.0 mΩ |
100 uΩ |
20 mA |
|
|
3 Ω |
3.100 Ω |
1 mΩ |
2 mA |
電壓測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
|
7 V |
±7.100 V |
1 mV |
±0.2 % fs. ±10 dgt. |
|
70 V |
±71.00 V |
10 mV |
溫度測量精度
|
量程 |
最大顯示 |
分辨率 |
測試精度 |
|
-10.0℃~60.0℃ |
60.0℃ |
0.1℃ |
±1.0℃ |
提示：
以上精度保證僅限出廠標配測試線，在使用非標配測試線或延長線時，調零后也適用本精度表。
技術規格
|
功 能 |
電池內阻測量，電池電壓測量，溫度測量 |
|
回避噪音頻率 |
有，自動變頻范圍920Hz~1080Hz |
|
精度保證溫度濕度 |
23℃±5℃，75%rh以下 |
|
電 源 |
DC 3.7V鋰電池 |
|
電阻分辨率 |
1 u Ω |
|
電壓分辨率 |
1 mV |
|
溫度分辨率 |
0.1℃ |
|
測量范圍 |
內阻測量：0.000mΩ~3.100 Ω （4檔量程構成） |
|
電壓測量：0.000V~±71.00V （2檔量程構成） |
|
|
溫度測量：-10.0℃~60.0℃（單量程構成） |
|
|
最大輸入電壓 |
DC 70V（+測量端子與-測量端子之間）、不可輸入交流 |
|
測量方式 |
內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA~200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
|
響應時間 |
200ms |
|
測量時間 |
約2秒 |
|
LCD尺寸 |
70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏） |
|
儀表尺寸 |
長寬高：190mm×121mm×51mm |
|

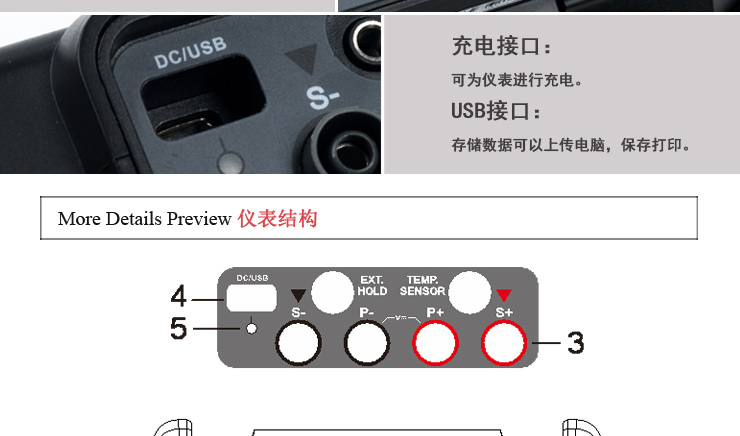

USB接口 |
具有USB接口，存儲數據可以上傳電腦，保存打印 |
|
藍牙連接 |
有 |
|
保持和存儲功能 |
有手動保持與存儲、自動保持與存儲 |
|
測量判定功能 |
可預設定PASS、WARNING、FAIL判定閾值 |
|
電池電壓 |
電池電量5格顯示，電池電壓低時提醒及時充電 |
|
自動關機 |
開機無操作，約15分鐘后自動關機（可在設置中關閉） |
|
功 耗 |
300mA MIN / 500mA MAX |
|
質 量 |
儀表：480g (含電池) |
|
工作溫濕度 |
-10℃～40℃；80%RH以下 |
|
存放溫濕度 |
-20℃～60℃；70%RH以下 |
|
絕緣電阻 |
20MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/RMS(電路與外殼之間) |
|
外部磁場 |
＜40A/m |
|
外部電場 |
＜1V/m |
|
適合安規 |
IEC 61010 |
