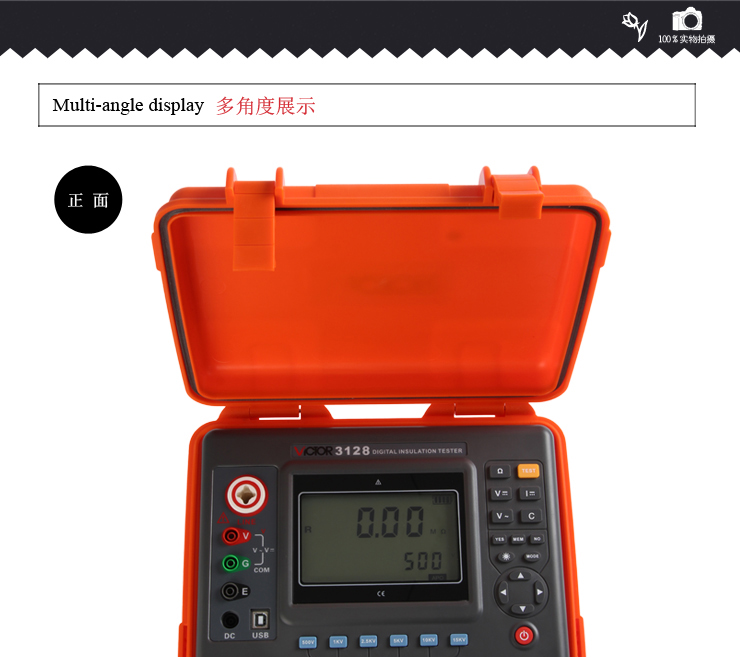

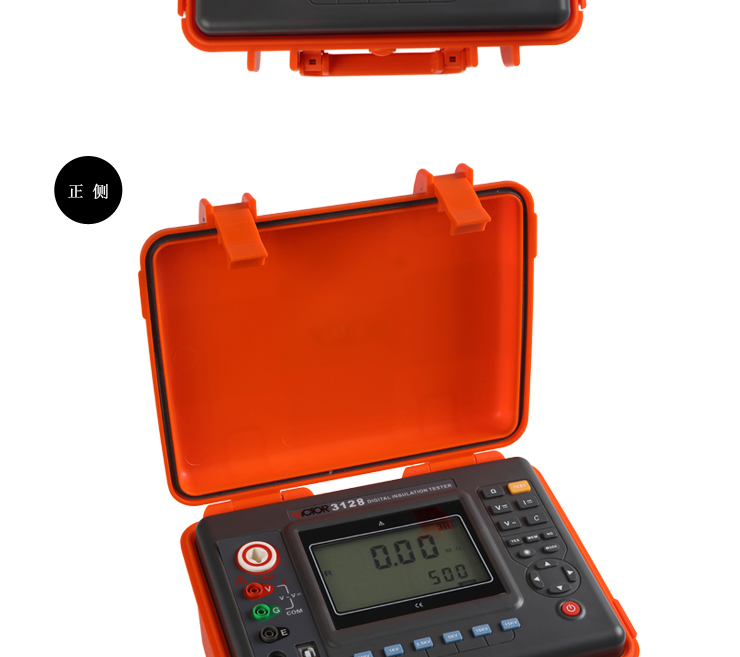

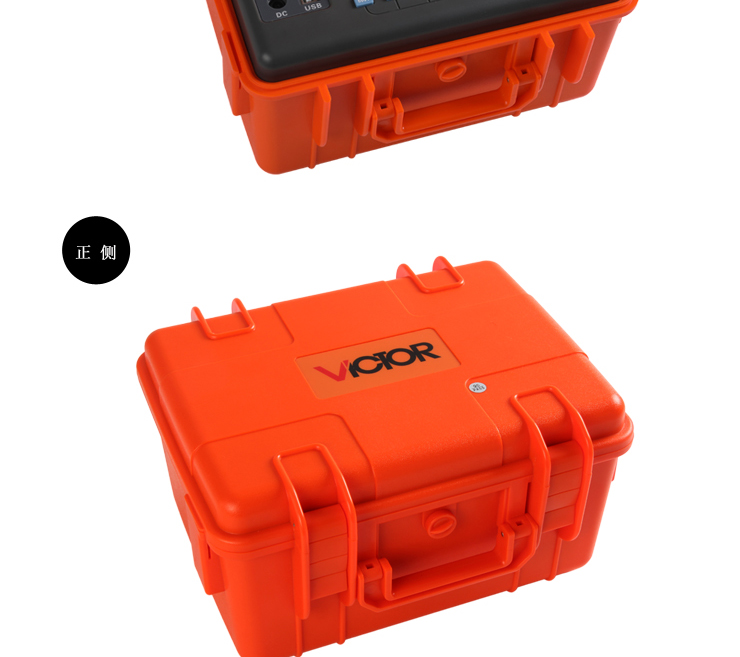

產品名稱：VICTOR 3128 高壓絕緣電阻測試儀（15KV兆歐表）
- 相關產品
- 概況與特性
- 技術指標
- 附件及選件
- 資料

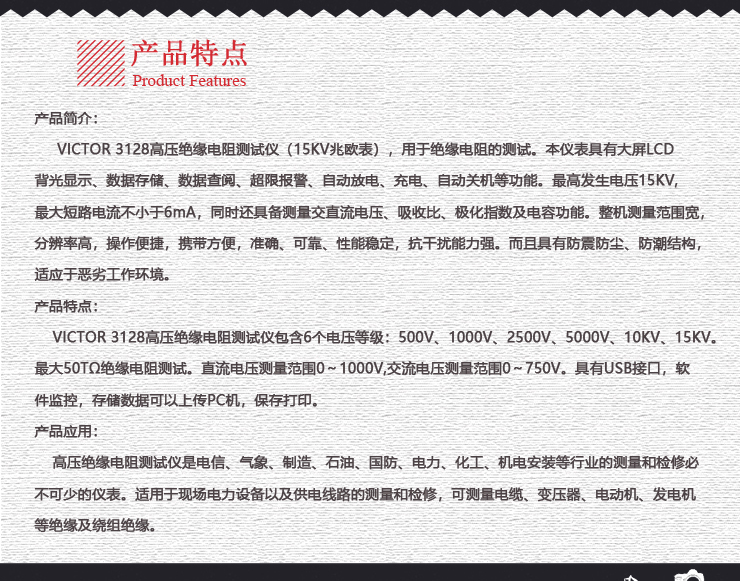

高壓絕緣電阻測試儀是電信、氣象、制造、石油、國防、電力、化工、機電安裝等行業的測量和檢修必不可少的儀表。適用于現場電力設備以及供電線路的測量和檢修，可測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣。

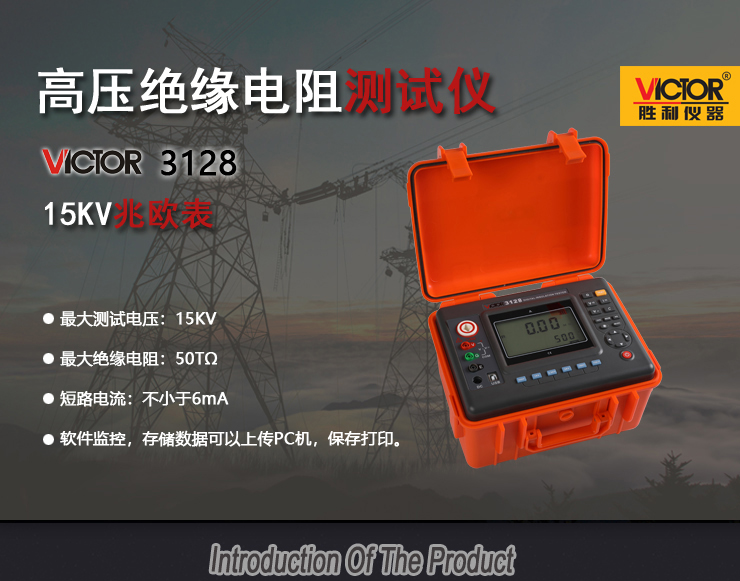

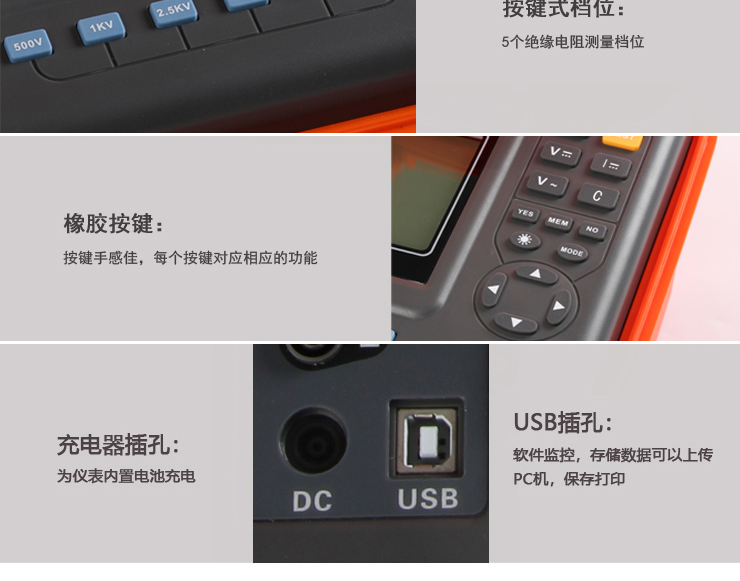

VICTOR 3128 高壓絕緣電阻測試儀包含6個電壓等級：500V、1000V、2500V、5000V、10KV、15KV。最大50TΩ絕緣電阻測試。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。具有USB接口，軟件監控，存儲數據可以上傳PC機，保存打印。
VICTOR 3128 高壓絕緣電阻測試儀 技術指標
絕緣電阻量程及精度（注意：每個電壓檔最后兩個測試量程范圍測試時間大于180s。）
|
測量功能 |
輸出電壓 |
測量范圍 |
精度 |
分辨率 |
|
絕緣電阻 |
500V(±10%)
|
0 MΩ～2MΩ |
±5%rdg±5dgt |
0.001MΩ |
|
2 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
||
|
20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
2GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
20GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
||
|
200GΩ～2000GΩ |
±20%rdg±5dgt |
1GΩ |
||
|
1000V(±10%) |
0 MΩ～5MΩ |
±5%rdg±5dgt |
0.001MΩ |
|
|
5 MΩ～50MΩ |
±5%rdg±5dgt |
0.01MΩ |
||
|
50 MΩ～500MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
5GΩ～50GΩ |
±10%rdg±5dgt |
0.01GΩ |
||
|
50GΩ～500GΩ |
±15%rdg±5dgt |
0.1GΩ |
||
|
500GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
||
|
2500V(±10%) |
0 MΩ～10MΩ |
±5%rdg±5dgt |
0.01MΩ |
|
|
10 MΩ～100MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
100 MΩ～1000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
1 GΩ～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
10 GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
||
|
100 GΩ～1000GΩ |
±15%rdg±5dgt |
1GΩ |
||
|
1 TΩ～10TΩ |
±20%rdg±10dgt |
0.01TΩ |
||
|
5000V(±10%) |
0 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
|
|
20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
2 GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
20 GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
||
|
200 GΩ～2000GΩ |
±15%rdg±5dgt |
1GΩ |
||
|
2 TΩ～10TΩ |
±25%rdg±10dgt |
0.01TΩ |
||
|
10KV(±10%) |
0 MΩ～50MΩ |
±5%rdg±5dgt |
0.01MΩ |
|
|
50 MΩ～500MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
5 GΩ～50GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
50 GΩ～500GΩ |
±10%rdg±5dgt |
0.1GΩ |
||
|
500 GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
||
|
5TΩ～35TΩ |
±35%rdg±10dgt |
0.01TΩ |
||
|
15KV(±10%) |
0 MΩ～60MΩ |
±5%rdg±5dgt |
0.01MΩ |
|
|
60 MΩ～600MΩ |
±5%rdg±5dgt |
0.1MΩ |
||
|
600 MΩ～6000MΩ |
±5%rdg±5dgt |
1MΩ |
||
|
6 GΩ～60GΩ |
±5%rdg±5dgt |
0.01GΩ |
||
|
60 GΩ～600GΩ |
±10%rdg±5dgt |
0.1GΩ |
||
|
600 GΩ～6000GΩ |
±20%rdg±5dgt |
1GΩ |
||
|
6 TΩ～50TΩ |
±35%rdg±10dgt |
0.01TΩ |
注：常用電氣單位換算
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
電壓量程及精度
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
直流電壓 |
DC 0.0V～1000V |
±5%rdg±3dgt |
0.1V |
|
交流電壓 |
AC 0.0V～750V |
±5%rdg±3dgt |
0.1V |
電流量程及精度
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
直流電流
|
1mA-6mA |
±10%rdg±5dgt |
0.01mA |
|
100uA-1000uA |
±10%rdg±5dgt |
1uA |
|
|
10uA-100uA |
±10%rdg±5dgt |
0.1uA |
|
|
1uA-10uA |
±10%rdg±5dgt |
0.01uA |
|
|
100nA-1000nA |
±10%rdg±5dgt |
1nA |
|
|
10nA-100nA |
±20%rdg±5dgt |
0.1nA |
|
|
1nA-10nA |
±20%rdg±5dgt |
0.01nA |
|
|
100pA-1000pA |
±30%rdg±5dgt |
1pA |
電容量程及精度
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
電容 |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
|
1uf-10uf |
±15%rdg±5dgt |
0.01uf |
|
|
100nf-1000nf |
±15%rdg±5dgt |
1nf |
|
|
10nf-100nf |
±15%rdg±5dgt |
0.1nf |
一般特性
工作溫度及濕度：-10℃～+50℃ ，＜85%RH無凝露

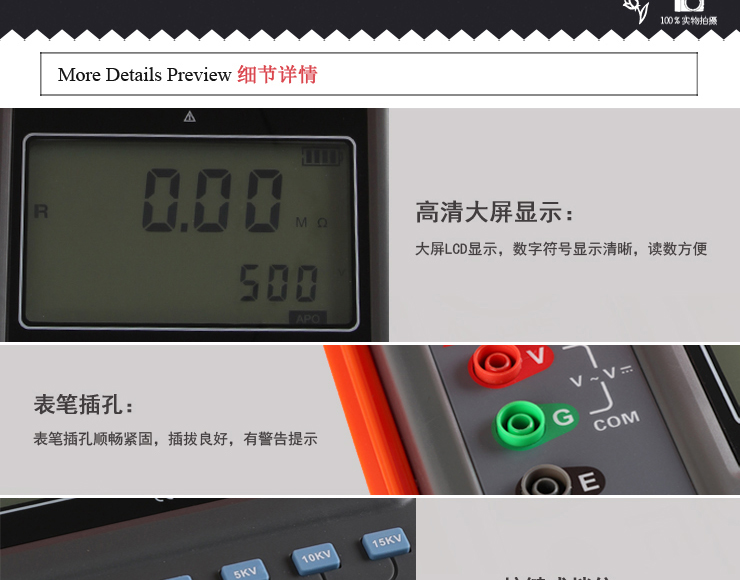

顯示及背光：4位超大LCD顯示，灰白屏背光
絕緣阻抗：≥50MΩ(測量線路與外殼間)
耐電壓：AC3kV/50Hz 1min
電源：12V充電電池
尺寸及重量：長寬高：240mm×188mm×85mm，約2750g(含電池)

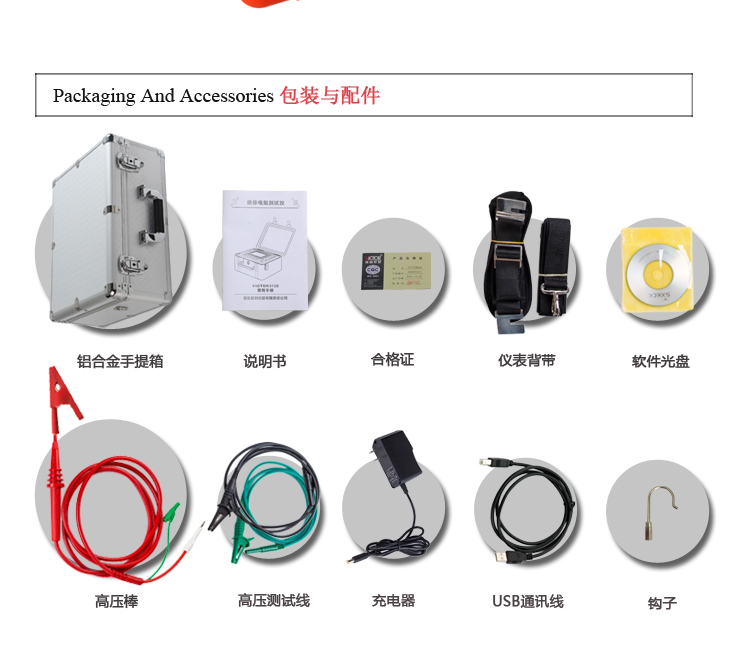

標準配件
|
高壓棒 |
1支紅色 |
|
高壓測試線 |
2條（黑色，綠色各1條） |
|
監控軟件光盤 |
1份 |
|
USB通訊線 |
1條 |
|
充電器 |
1個 |
|
說明書、合格證 |
1套 |
|

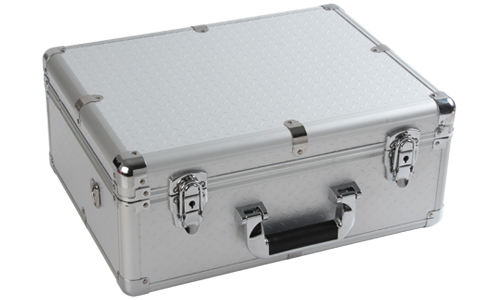

儀表箱 |
1個 |
