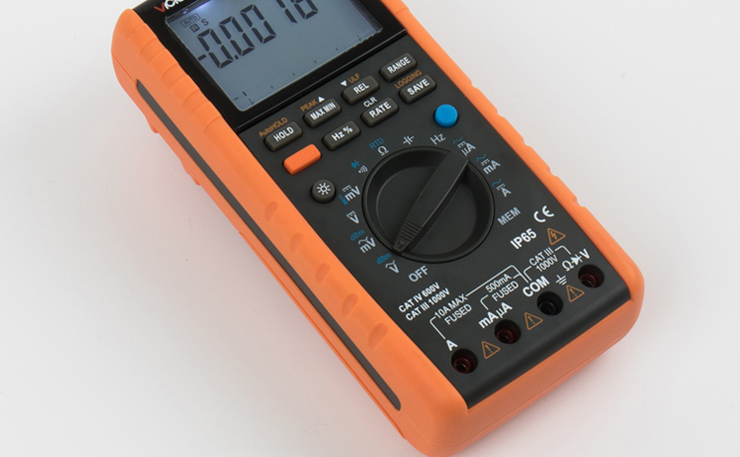

產品名稱：VICTOR 189A智能手持萬用表
- 概況與特性
- 技術指標
- 附件及選件
- 資料

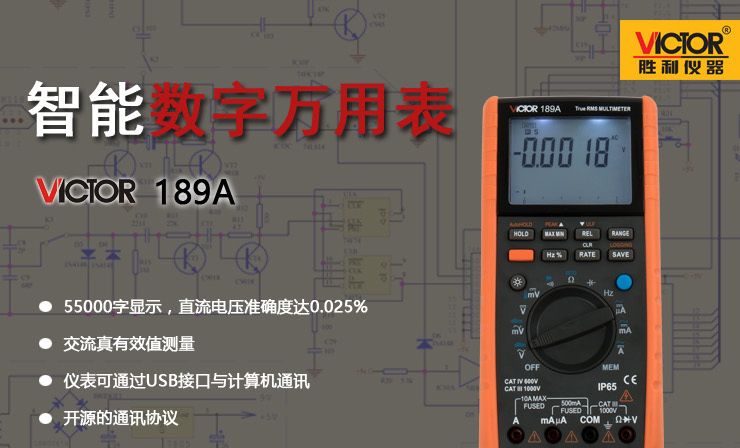

VICTOR 189A是一款可通過設備驅動軟件實現對儀器的遠地控制的智能手持數字萬用表
技術指標
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 精 度 | 說 明 |
|
直流電壓 DCV |
50mV | -55.000mV～55.000mV | 0.001mV | 0.1%+10 | 輸入電阻：100MΩ |
| 500mV | -550.00mV～550.00mV | 0.01mV | 0.025%+5 | ||
| 5V | -5.5000V～5.5000V | 0.0001V | 0.025%+5 | 輸入電阻：10MΩ | |
| 50V | -55.000V～55.000V | 0.001V | 0.03%+5 | ||
| 500V | -550.00V～550.00V | 0.01V | 0.1%+5 | ||
| 1000V | -1000.0V～1000.0V | 0.1V | 0.1%+5 | ||
|
歐姆 OHM |
50Ω | 0～55.000Ω | 0.001Ω | 0.5%+20 |
測試電流：＜250uA 開路電壓：＜2.5V |
| 500Ω | 0～550.00Ω | 0.01Ω | 0.05%+10 | ||
| 5KΩ | 0～5.5000KΩ | 0.0001KΩ | 0.05%+5 | ||
| 50KΩ | 0～55.000KΩ | 0.001KΩ | 0.05%+5 | ||
| 500KΩ | 0～550.00KΩ | 0.01KΩ | 0.05%+5 | ||
| 5MΩ | 0～5.5000 MΩ | 0.0001 MΩ | 0.2%+5 | ||
| 50MΩ | 0～55.000 MΩ | 0.001 MΩ | 2%+10 | ||
|
直流電流 DCI |
500uA | -550.00uA～550.00uA | 0.01 uA | 0.15%+20 |
Voltage Drop 103uV/uA 響應時間≤1S |
| 5000uA | -5500.0uA～5500.0uA | 0.1 uA | 0.15%+10 | ||
| 50mA | -55.000mA～55.000mA | 0.001mA | 0.15%+20 |
Voltage Drop ＜1.8 mV/mA 響應時間：≤1S |
|
| 500mA | -500.00mA～500.00mA | 0.01 mA | 0.15%+10 | ||
| 5A | -5.5000 A～5.5000 A | 0.0001 A | 0.5%+10 |
Voltage Drop ＜0.04 V/A 響應時間：≤1S |
|
| 10A | -10.000 A～10.000 A | 0.001 A | 0.5%+10 | ||
|
頻率 FREQ |
10Hz | 0～9.9999Hz | 0.0001Hz | 0.02%+4 | |
| 100Hz | 0～99.999Hz | 0.001Hz | 0.02%+4 | ||
| 1000Hz | 0～999.99Hz | 0.01Hz | 0.02%+4 | ||
| 10kHz | 0～9.9999kHz | 0.0001kHz | 0.02%+4 | ||
| 100kHz | 0～99.999kHz | 0.001kHz | 0.02%+4 | ||
|
占空比 DUTY |
0.1%～99% | 0.1% | 1% | ||
| 二極管DIODE | 2V | 0.0001V | 1%+10 | ||
|
通斷測試 COUNT |
500Ω | 0.1Ω | ≤50ΩBB | ||
|
電容 CAP |
10nF | 0～11.00nF | 0.01nF | 5%+50 | |
| 100nF | 0～110.0nF | 0.1nF | 5%+5 | ||
| 1000nF | 0～1100nF | 1nF | 5%+5 | ||
| 10µF | 0～11.00µF | 0.01uF | 5%+5 | ||
| 100µF | 0～110.0µF | 0.1uF | 5%+5 | ||
| 1000µF | 0～1100µF | 1uF | 5%+50 | ||
| 10mF | 0～11.00mF | 0.01mF | 5%+50 | ||
| 100mF | 0～110.0mF | 0.1mF | 5%+50 | ||
|
熱電偶 TC |
K | -200.0～1360.0 | 0.1°C | 0.5%+5 | |
|
熱電阻 RTD |
PT100 | -200.0～850.0 | 0.1°C | 0.5%+5 |
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 準確度 | 備 注 | |||||
| 20Hz～45Hz | 45Hz～65Hz | 65Hz～1KHz | 1KHz～10KHz | 10KHz～20KHz | 20KHz～50KHz | |||||
|
交流電壓 ACV |
5V | 0～5.5000V | 0.0001V | 2%+80 | 0.5%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 |
輸入阻抗 10MΩ / 50pF 響應時間≤2S |
| 50V | 0～55.000V | 0.001V | 2%+80 | 0.5%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | ||
| 500V | 0～550.00V | 0.01V | 2%+80 | 0.5%+30 | 0.7%+30 | ----- | ----- | ----- | ||
| 1000V | 0～760.0V | 0.1V | 2%+80 | 0.5%+30 | 0.7%+30 | ----- | ----- | ----- | ||
|
交流毫伏 ACmV |
50mV | 0～55.000mV | 0.001mV | 2%+80 | 0.7%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | |
| 500mV | 0～550.00mV | 0.01mV | 2%+80 | 0.7%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | ||
|
交流電流 ACA |
10A | 0～10.000A | 0.001 A | 2%+40 | 1.5%+20 | 3%+80 | ----- | ----- |
Voltage Drop ＜0.1 V/A 響應時間≤3S |
|
| 5A | 0～5.5000A | 0.0001 A | 2%+40 | 1%+20 | 3%+80 | ----- | ----- | |||
|
交流毫安 ACmA |
50mA | 0～55.000mA | 0.001mA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- |
Voltage Drop ＜4 mV/mA 響應時間≤3S |
|
| 500mA | 0～500.00mA | 0.01 mA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- | |||
|
交流微安 ACuA |
500uA | 0～550.00uA | 0.01uA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- |
Voltage Drop 0.11 mVuA 響應時間≤3S |
|
| 5000uA | 0～5500.0uA | 0.1uA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- | |||
| ULF | 2%+100 |
2%+60 (4) -6%-80 |
----- | ----- | ||||||
說明 ：① <20kHz適用于5～110%量程，≥20kHz適用于10～110%量程。
② 50mV、500mV、1000V量程適用于10～110%量程。
③ 交流波峰因數在滿標度時可達3.0。
④ 量程規格從200Hz的-2%呈線性增加到440Hz的-6%。量程限制為440 Hz。量程規格從200Hz的-2%呈線性增加到440Hz的-6%。量程限制為440 Hz。
其它特性：
l DCV測量
共模抑制：50Hz / 60Hz ≥ 80分貝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分貝
l 內部溫度補償傳感器，測溫范圍：-10～50°C，補償誤差£±0.5℃，補償時間為每10秒1次。
l 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）

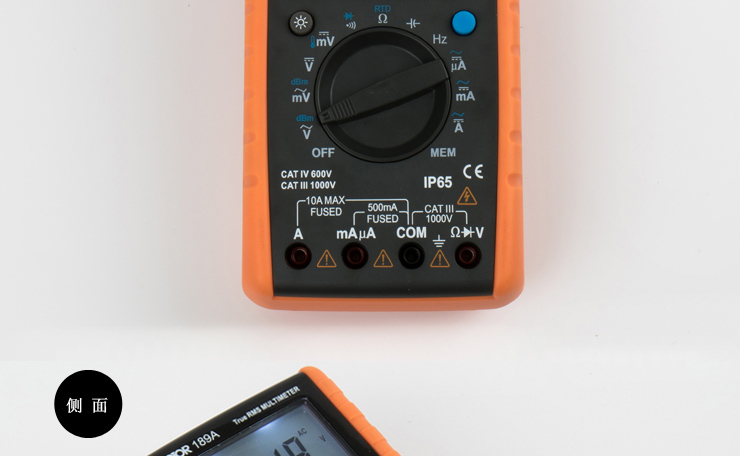

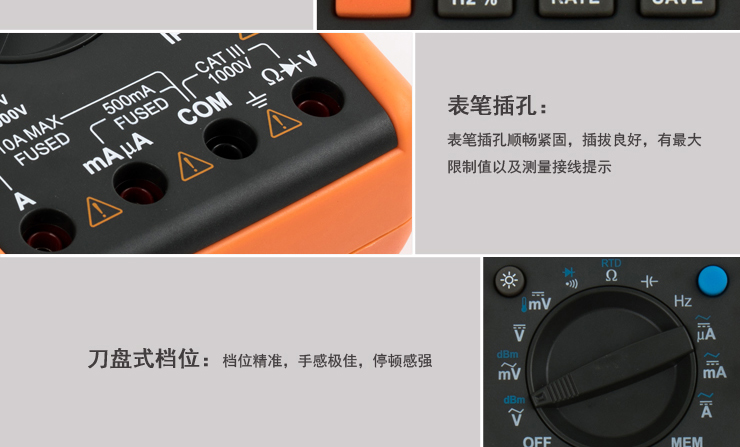

l V、Ω、Hz輸入端子間和地間施加最大電壓：1000VDC / ACrms

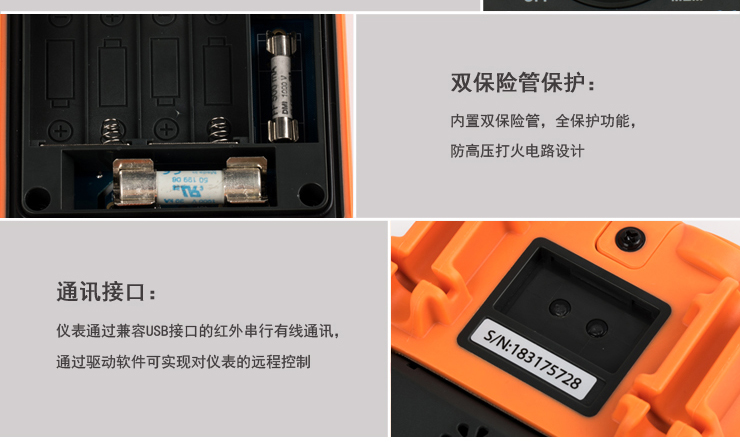

mA輸入端有保險絲保護：500mA / 250V快熔
10 A端有保險絲保護：11A / 250V快熔
一般特性：
1、工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
2、工作海拔：0～2000m。
3、儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
4、儲存海拔：0～10000m。
5、電氣安全：EN61010-1：2001
CAT. Ⅲ (最高電壓：AC/DC1000V)
CAT. Ⅳ (最高電壓：AC/DC600V)
耐電壓：端子和外殼之間 AC6880V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
6、電磁兼容性（EMC）：EN61326-1：2006
7、震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。

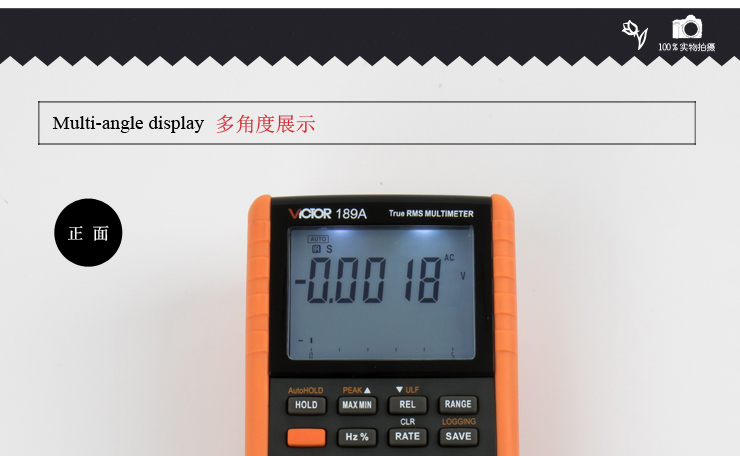

8、儀表顯示及按鍵

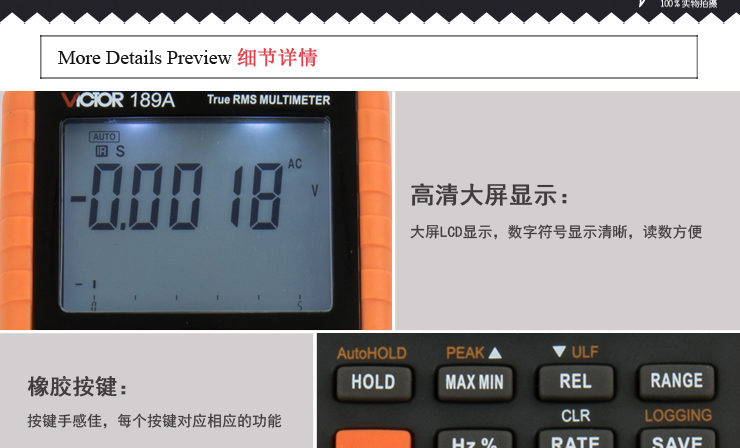

段碼LCD 顯示：36.3×68.0mm
采用矽橡膠按鍵
9、儀表供電：
4×1.5V AAA堿性電池供電
10、尺寸及重量
180（L）× 90（W）× 47（D）mm ，約500g

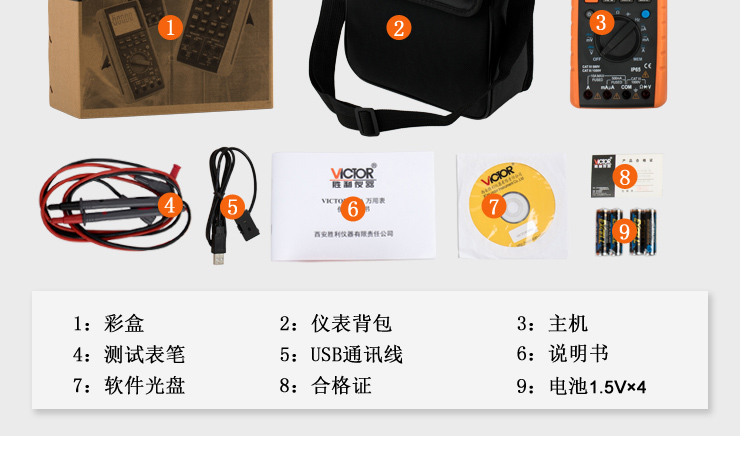

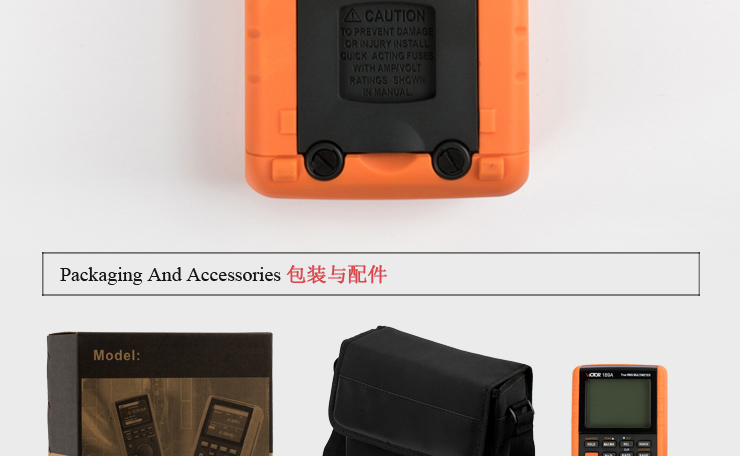

11、標準配件
* 測試表筆（H00005） 1付
* 1.5V AA堿性電池 4節
* 產品快速指南 1本
* 產品光盤 1本
